RTD
RTD ist ein einfach zu benutzendes Werkzeug zur Geräusch und Schwingungsmessung mit eingebautem Datenrecorder. Zur Zeit werden die DATaRec4 Module DIC6B, DIC24, DIC24Plus und MIC6 unterstützt.
Wird keine externe Hardware erkannt, so nutzt RTD die PC-eigene Soundkarte zur Datenerfassung.
Die Software unterstützt mehrere Triggermodi, bis zu 100 Cursoren und einfache Möglichkeiten in die Signale zu zoomen. Alle Einstellungen können zur Laufzeit geändert werden..
RTD ist kompatibel mit EdWin/EwinView und EdasWin. RTD kann den Datenstrom von EdWin oder EdasVX anzeigen.
RTD kann aber auch selbst Daten aufzeichnen und einen Datenstrom an die Echtzeitanzeige EWinView liefern. Die Datenaufzeichnung geschieht im EdasWin-Format, das von allen gängigen Analysetools unterstützt wird.
RTD nutzt ein einfaches Bedienkonzept ohne verschachtelte Dialoge. Das mach es ideal für Tablet-PC oder Tochscreenbedienung.
Die Fernsteuerung über iPad, Android Tablets oder Windows Tablets ist somit leicht möglich.
Highlights
- Zeitdiagram mit Trigger- Frequenyspektrum
- Autoleistung und Autoleistungsdichte
- Übertragungsfunktion (FRF)
- Kreuzsspektrum und Kreuzleistungsdichtespektrum
- Autokorrelation
- Kreuzkorrelation
- Spectogram
- 1/N Oktav Analyse mit N=1,3,6,12,24
- Digital Multimeter
- Wasserfalldiagram
- Tablet-PC kompatibles Bedienkonzept
- Fernsteuerung mit iPad, Android Tablet oder Windows 8 Tablet.
Komplette Featureliste:

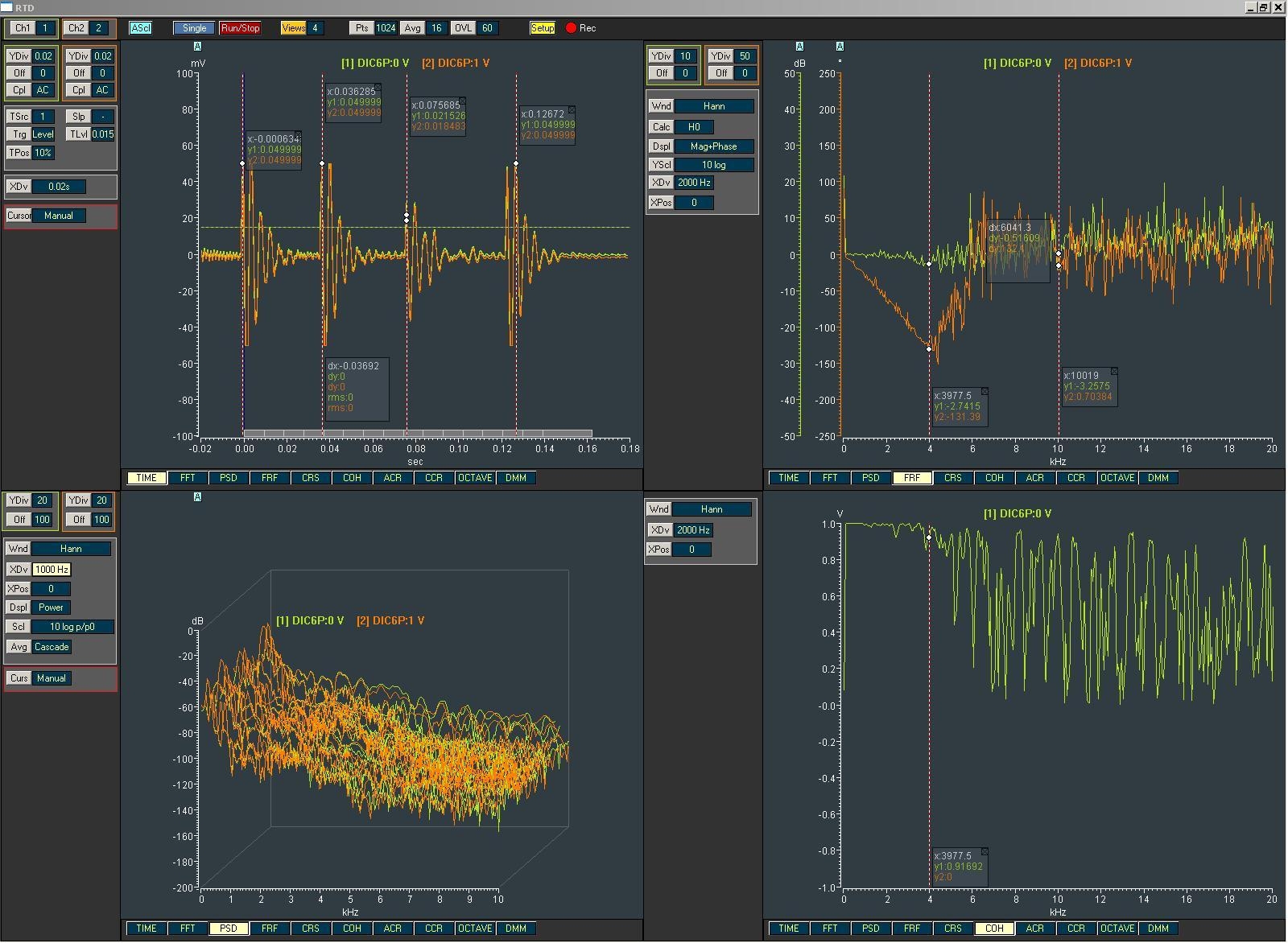

Screen shots
